プロジェクトの作成方法

Block Design の作成方法については書籍を参考にしてください。

BLock Design のエクスポート

Block Design の作成ができたら、エクスポートします。エクスポートの方法は前章を確認ください。

IP モジュールの抽出を行う

Block Design を作成したら、独自 IP モジュールを抽出します。

IP を作成したときに指定したディレクトリをそのままプロジェクト配下にコピーします。

あとは今まで通りflow.tclのパスの修正を読み込むだけです。Block Design の tcl は、使用できる IP モジュールを検索しますが 、パスを用いて検索していないため、修正は必要ありません。

tip

この様な独自モジュールを含む Block Design を作成した場合は、source ./blockdesign/$design_name.tcl前までのスクリプトを実行することで、Block Design を読み込むことができます。

# 相対パスで指定する場合はcd で移動しておく
cd <path_to_block_design>


set current_dir [pwd]
create_project -in_memory
set obj [current_project]
set_property -name "board_part_repo_paths" -value "[file normalize [file join $env(HOME) ".Xilinx/Vivado/2022.2/xhub/board_store/xilinx_board_store"]]" -objects $obj
set_property -name "board_part" -value "digilentinc.com:zybo-z7-20:part0:1.0" -objects $obj
set_property -name "default_lib" -value "xil_defaultlib" -objects $obj

set_property board_part digilentinc.com:zybo-z7-20:part0:1.0 [current_project]
set_property -name "ip_repo_paths" -value "./ip/myip_1_0" -objects $obj

read_xdc ./src/const/test.xdc
import_ip ./src/ip/my_ip/design_1_myip_0_0.xci
upgrade_ip  -vlnv  user.org:user:myip:1.0 [get_ips design_1_myip_0_0]

set outputDir ./synth_tmp
file mkdir $outputDir

set design_name design_1

source ./blockdesign/$design_name.tcl

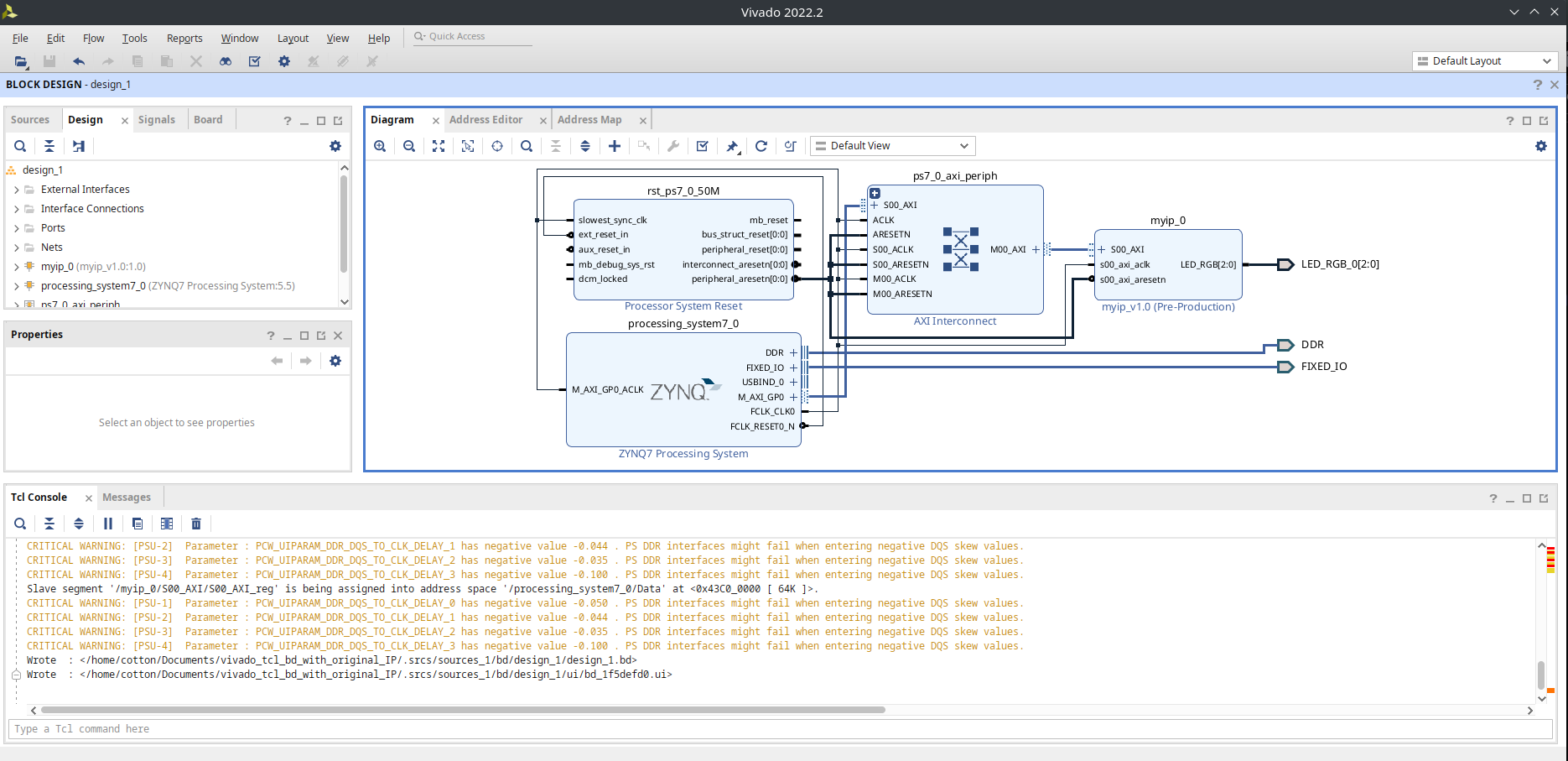

これを実行するだけで Block Design Editor が起動します。
(ここでも既に.srcsファイルが存在するとエラーを出すので注意が必要です。)
